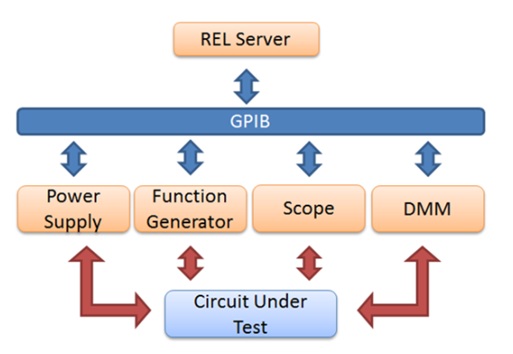

A valódi műszerekkel (pl. oszcilloszkóp, funkciógenerátor) felszerelt távoli laboratórium GPIB (General Purpose Interface Bus) használatával kapcsolódik a különböző eszközökhöz. A GPIB megoldással összekapcsolhatók és vezérelhetők a programozható műszerek, továbbá szabványos interfész biztosítható a különböző források közötti kommunikációhoz. A valódi műszerekre épülő laboratóriumok általában az alábbi konfigurációval rendelkeznek (6. ábra).

Tippek: A következő címen a busz-interfésszel és a GPIB eredetével kapcsolatos további információk találhatók:

http://en.wikipedia.org/wiki/Bus_%28computing%29

http://en.wikipedia.org/wiki/IEEE-488

A GPIB interfészen keresztül összekapcsolt műszerek a laboratórium típusa szerint változhatnak. A szabványos elektronikai laboratóriumokban áramforrások, funkciógenerátorok, multiméterek és oszcilloszkópok vannak.

Példaként a Karintiai Alkalmazott Tudományok Egyetemén (CUAS) kifejlesztett Remote Electronic Lab (REL) említhető meg. A CUAS szerverként közönséges PC-t használ. Az eszközök – kettős áramforrás, digitális multiméter, funkciógenerátor és HP digitális oszcilloszkóp – vezérlése GPIB buszon keresztül történik.

A REL rendszerrel való munkához a felhasználóknak érvényes fiókkal és jelszóval kell bejelentkezniük. Ez az intézkedés akkor szükséges, ha a rendszerhez egyszerre csak egy felhasználónak kívánnak hozzáférést adni.
