Suma lógica o unión (puerta OR)
Esta función lógica, que se representa como S = A+B = A or B, siendo a y b las variables de entrada, toma valor 1 cuando una de las variables o ambas tienen valor 1.
|
|

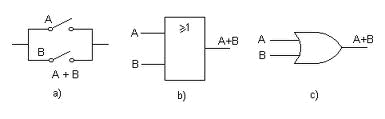

La demostración es que en el caso de
a) la corriente pasará cuando haya uno de los circuitos cerrados;
b) corresponde a la representación de la puerta OR según la norma DIN;
c) según la norma ASA. Las puertas Lógicas OR se fabrican de dos, tres y cuatro entradas.
Códigos de los fabricantes de Circuitos Integrados para la compuerta OR: 7432.
