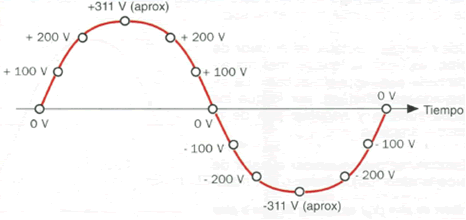

Valor instantáneo

Es el valor que toma la tensión en cada instante de tiempo

Valor que toma la tensión en cada instante de tiempo

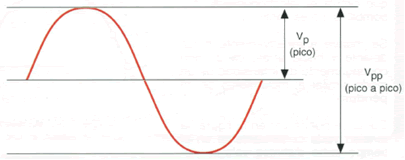

Identificamos como valor máximo Vmax = Vp. Siendo Vp, el valor de pico de la señal, que corresponde con el valor de la amplitud. Y como valor mínimo de la señal, Vmin = -Vp.

Valor máximo y mínimo

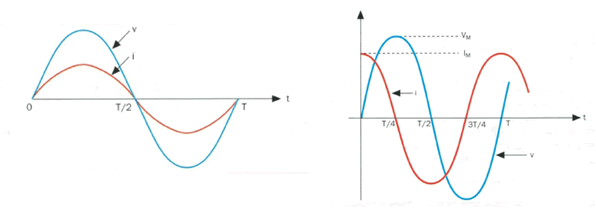

Desfase de una señal

Es la diferencia de fase entre las señales

Por otra parte, recuerde que los voltímetros y amperímetros de corriente alterna lo que miden son valores eficaces.

La señal alterna se genera por medio del generador de señales y se representa a través del osciloscopio.

En un generador de corriente alterna, esta varía en el tiempo según el patrón de una señal senoidal, una señal triangular, etc. El valor representativo de una señal de continua es su "valor continuo", ya que este no cambia en el tiempo: empieza en 5 V y así se mantiene a lo largo del tiempo; sin embargo en una señal alterna no es tan fácil indicar cuál es el valor más representativo, ya que la señal cambia todo el tiempo.

En un circuito eléctrico la señal de continua se asocia a una fuente de continua (DC power), mientras que la alterna se asocia a un generador de funciones.

Teniendo en cuenta lo anterior, la alimentación cambia en el tiempo y por tanto la caída de tensión y la corriente también lo harán, y así es conveniente disponer de un aparato de medida llamado osciloscopio que permite ver la evolución de la tensión en un punto del circuito.
