W Internecie można znaleźć wiele różnych symulatorów do badania relacji między oporem, napięciem i natężeniem prądu w obwodach. W trakcie tego kursu wybraliśmy Falstad, który jest dostępny online i bezpłatnie rozpowszechniany.

Dostęp do aplikacji:  http://www.falstad.com/circuit_es/ (w jęz. hiszpańskim)

Dostęp do aplikacji:  http://www.falstad.com/circuit/ (w jęz. angielskim)

Celem tego działania jest integracja symulacji do aktywności uczniów, ponieważ aplikacja ta jest prosta i intuicyjna. Uczniowie mogą wybrać obwody opracowane w aplikacji, ale mogą również tworzyć swoje własne.

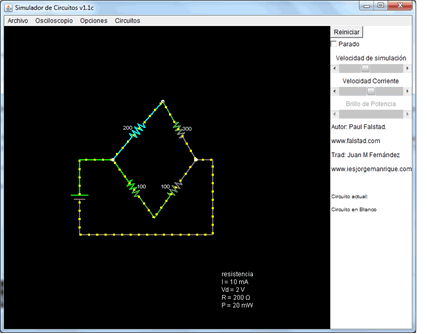

Poniższy rysunek przedstawia obwód i jego symulację. Aby wybrać urządzenie do obwodu trzeba użyć prawego przycisku myszy. Lewy przycisk włącza go i podłącza do obwodu. Proces ten jest bardzo intuicyjny i wymaga cierpliwości ze strony ucznia. Gdy kursor wskazuje na przewód obwodu wyświetlane są odpowiednie wartości napięcia i natężenia prądu.

Symulacja obwodu

Używając symulatora Falstad uczniowie mogą znaleźć rozwiązanie dla wielu rozpatrywanych ćwiczeń. Jednakże musza oni rozumieć, że jest to symulacja, rzeczywisty sygnał nie istnieje i dlatego nie może być zmierzony. Chociaż Falstad jest elastyczny, VISIR to narzędzie pozwalające na pomiar i obserwację obwodów rzeczywistych.

Tak więc uczeń ma trzy narzędzia aby rozwiązać obwód: modele matematyczne(ołówek i papier), symulator (komputer)i prawdziwy eksperyment (laboratorium zdalne).Wszystkie one mogą być stosowane albo w połączeniu lub oddzielnie. Fakt, że ta sama sytuacja może być badana z różnych punktów widzenia wzbogaca wiedzę uczniów i zrozumienie.

Poniżej są pokazane bardziej złożone przykłady:

Symulacja obwodu (2)
