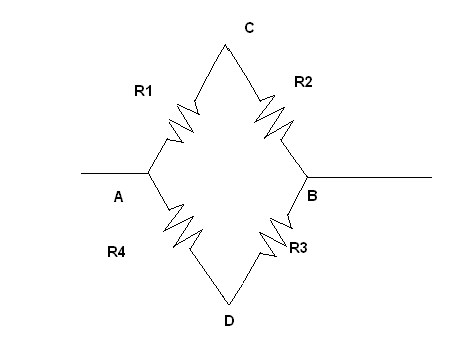

1. Obwód pokazany na rysunku zawiera cztery oporniki R1, R2,R3 i R4. Wartości są następujące: R1= 100Ω, R4= 50Ω. R3jestopornikiem zmiennym. R2 jest opornikiem, którego wartość nie jest znana i którą chcemy określić. Kiedy opornik R3wynosi60Ω, amperomierz podłączony pomiędzy C i D nie pokazuje żadnego przepływu natężenia prądu

a) Jaki jest spadek napięcia miedzy C i D?

b) Jaka jest wartośćR2?

1. Mamy przewód ze zwoju miedzianego i chcemy wyciąć kawałek, który ma opór1Ω. Jakich elementów nam brakuje, aby umożliwić przeprowadzenie tej operacji? Oblicz charakterystykę przewodnika dla uzupełnienia tych danych.

2. Trzy równe oporniki 5 Ω każdy są połączone w formie trójkąta. Spadek napięcia 15 V jest zastosowany na dwóch bokach tego trójkąta. Jak prąd płynie przez każdy z oporników.

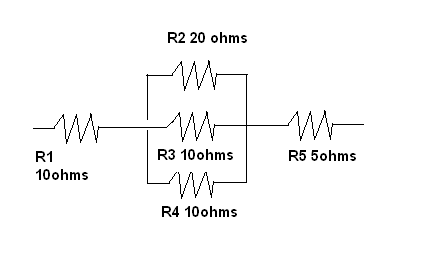

3. Spadek napięcia pomiędzy końcami opornika R1 pokazany na rysunku poniżej wynosi 50 V. Oblicz:

a) Natężenie prądu płynącego przez oporniki R2, R3 and R4

b) Spadek napięcia na oporniku R2



a)

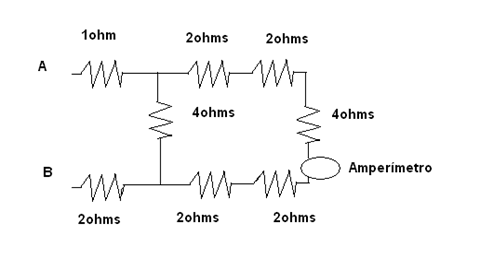

5. Określ opornik równoważny sieci na poniższym rysunku. Jaki jest spadek napięcia między A i B, jeżeliamperomierzpokazuje1A?

6. Dwie grupy lamp są zamontowane szeregowo. Każda grupa komponuje się z sześciu lamp, które są takie same i są połączone równolegle. Spadek napięcia 200Vzastosowano pomiędzy końcami zmontowanego układu

Wiedząc, że opór każdej z lamp wynosi180 Ω, oblicz:

a) Spadek napięcia na każdej z nich

b) Natężenie prądu przepływającego przez każdą z nich

c) Jeśli z każdej grupy odłączymy po dwie lampy, jakie będzie wtedy natężenie prądu przepływającego przez każdą z nich?

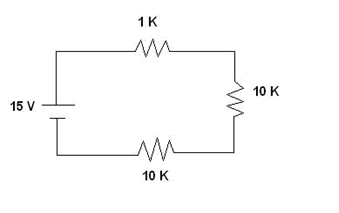

7. Dla danego obwodu pokazanego na rysunku:

a) Oblicz opór całkowity obwodu

b) Zrób zrzut ekranu dla tego obwodu

c) Oblicz spadek napięcia na oporniku1 KΩ

d) Oblicz spadek napięcia na oporniku 10 KΩ

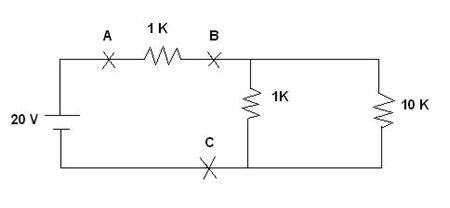

8. Dla danego obwodu pokazanego na rysunku:

a) Oblicz opór całkowity obwodu

b) Zrób zrzut ekranu dla tego obwodu

c) Oblicz spadek napięcia pomiędzy A i B (V_ab)

Oblicz spadek napięcia pomiędzy B i C (V_bc)

Ten obwód został zaprezentowany w Falstad na poniższym rysunku.





Inne Ćwiczenia

1. Igła bardzo czułego amperomierza pokazuje 10mA z wewnętrznym oporem R1= 50 Ω.

a) Jaki trzeba podłączyć do urządzenia opornik R2 i w jaki sposób, aby przekształcić go w amperomierz zdolny do mierzenia natężenia prądu do10 A?

b) A jeśli chcemy przekształcić go w woltomierz zdolny do mierzenia napięcia 100 V?



2. Jedna amperogodzina (Ah) odnosi się do ilości energii elektrycznej przekazywanej w ciągu 1 godziny przez stały 1A prąd elektryczny. Oblicz

a) Ładunek elektryczny z Ah na Kulomb;

b) Ładunek przekazywany przez prąd o natężeniu 100mA w ciągu 20 minut (wyrażony w Ah)



3. Akumulator samochodowy ma pojemność 36 Ah (jego naładowanie może zaopatrywać nas aż do całkowitego rozładowania) Rozrusznik jest włączany na 2 sek., aby uruchomić samochód. Zasilany jest przez prąd o 90 A. Ile razy możemy włączyć rozrusznik silnika bez ponownego ładowania akumulatora? (akumulator może nie zadziałać, gdy jego pojemność spadnie poniżej5Ah)
