Wartości chwilowe

Jest to wartość odczytana z napięcia w dowolnym punkcie (chwili) czasu.

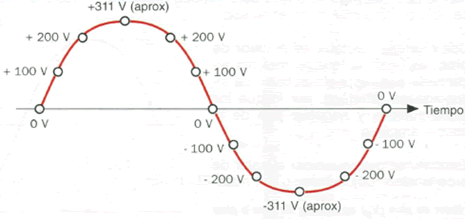

Wartość odczytana z napięcia w dowolnej chwili czasu

Określamy Vmax = Vp jako wartość maksymalną, z Vp będącą wartością szczytową sygnału która odpowiada wartości amplitudy. A Vmin = -Vp jest minimalną wartością  sygnału.

Maksymalne i minimalne wartości i wartość od szczytu-do-szczytu

Przesunięcie fazowe sygnałów

Tutaj jest pokazane przesunięcie fazowe między sygnałami.

Sygnał przemienny jest generowany przez generator sygnału i może być widoczny na oscyloskopie.

Jeśli wartość bezpośredniego sygnału jest wartością stałą, np. nie zmienia się w czasie: zaczyna się od 5 V i taka pozostaje przez cały czas. Generator prądu przemiennego może generować sinusoidalny lub trójkątny itp. wzór sygnału. Wartość reprezentatywna sygnału przemiennego jest sygnałem zmieniającym się w czasie.

Bezpośredni sygnał w obwodzie elektrycznym jest związany z bezpośrednim źródłem (DC zasilanie), podczas gdy sygnał przemienny jest związany z funkcją generatora

Biorąc pod uwagę powyższe, zasilanie energią zmienia się w czasie i dlatego spadek napięcia i natężenie prądu zmieniają się wielokrotnie. Oscyloskop pokazuje nam takie zmiany lub ewolucje napięcia w danym punkcie obwodu.
