Булеви функции
Първо стартираме BOOL и избираме Комбинационна система, даваме име на системата и посочваме нейния брой входни и изходни променливи, както и тяхното име. След това активираме опцията Булев израз (Boolean Expression). В нея ще напишем някакъв Булев израз с ИЛИ (OR), И(AND), НЕ(NOT) и ИЗКЛ.ИЛИ(XOR) (вижте Help на екрана). Когато кликнем на Изчисли(Evaluate), функцията ще започне да се изчислява, накрая кликваме на Exit.
|
|

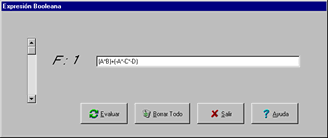

Зареждане на Булев израз |
Таблица на истинност |
След като функцията се изчисли, можем да видим нейната таблица на истинност като активираме в нейния основен екран опцията Manual Truth Table.
