Nuosekli grandinė – tai grandinė, kurioje jos elementai jungiami taip, kad srovė keliauja tik viena trasa.

Dvi ar daugiau lempučių (varža R1 ir R2, t.t.) sujungiamos į grandinę sekančiai (10 Paveikslas). Čia srovė gali keliauti tik viena trasa. I srovės reikšmė nuoseklios grandinės taške yra visada pastovi.



Srovės keliavimo grandine kelias ir yra adekvatus varžai.

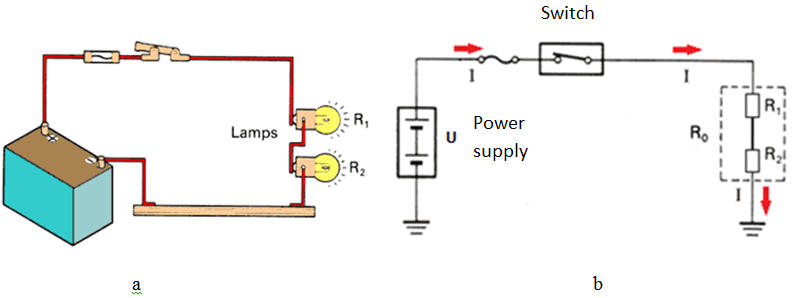

Nuoseklioji grandinė

a. Realus vaizdavias; b. elektrinis vaizdavimas



Jungiklio paskirtis – tiekti srovę grandinei taip, kad kiti elementai galėtų tinkamai veikti. O maitinimo šaltinio pagridinė paskirtis - generuoti energiją grandinei.

Bendra šios grandinės varža R₀ lygi atskirų varžų sumai R₁ ir R₂. Kitaip tariant, bendra varža (R₀) lygi visų varžų sumai (R₁ + R₂ + R₃ + .......).



Todėl srovės stiprumas (I), einantis grandine, gali būti apskaičiuotas sekančiai:
