Descarga consecutivamente los ficheros llamados cod1, cod_gray, cod_xs3 y cod_gray_xs3 disponibles en Moodle para completar la tabla adjunta. En la tabla debes indicar con qué combinación binaria se ve cada uno de los números. El primero es el BCD (y lo ponemos de partida).





Actividad para los estudiantes: Completa la tabla adjunta para todos los números del 0 al 9.

BCD	0000	0001	0010						1000	1001
XS3	0011									1100
Gray
Gray XS3
Se ve

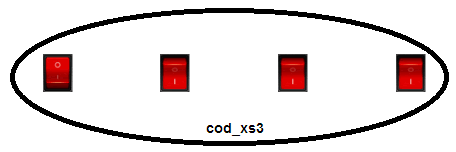

1. Para obtener la tabla del XS3 hay que acceder a ud-pld y descargar el fichero cod_xs3 disponible en Moodle.

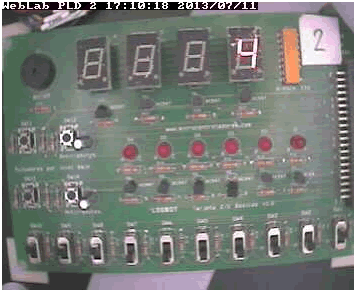

2. Ahora el camino es inverso: probar con qué combinación sale un 0 y anotarla. Y así número a número. También se pueden poner combinaciones y ver qué se ve. En la figura adjunta se ven el 0 (0011) y el 4 (0111).

1. ¿y cómo se obtienen el resto de números con el XS3?

2. Haz lo propio con el resto de ficheros cod_gray y cod_gray_xs3 disponibles en Moodle.

PREGUNTAS:

(1) ¿Qué tiene de especial el BCD-XS3? ¿cómo se obtiene?

(2) Pista para el BCD-XS3: Mira la tabla partida en dos: del 0 al 4 y del 5 al 9, y compáralas entre sí. ¿sabes qué es el C-9?

(3) ¿Qué tiene de especial el código BCD-gray?

(4) Pista del BCD-Gray: Mira la diferencia entre un número y el siguiente, entre el 0 y el 1, entre el 1 y el 2, y así sucesivamente.

(5) ¿Qué tiene de especial el código BCD-Gray-XS3?

(6) Pista del BCD-Gray-XS3: Observa las respuestas anteriores y analiza si se ambas características están mezcladas.
