Elektronikoje, diodas yra iš dviejų terminalų susidedantis elektroninis komponentas, kuriam būdingas asimetrinis srovės laidumas, turintis žemą (geriausiu atveju nulinę) varžą, srovei tekant viena kryptimi bei pasižymintis aukšta (geriausiu atveju beribe) varža, srovei tekant kita kryptimi.

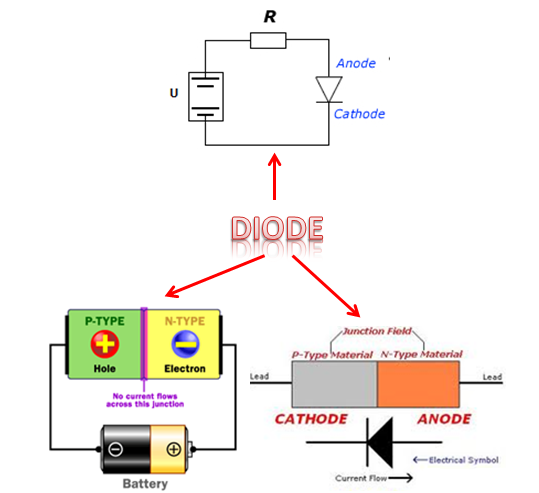

Anode – anodas

Cathode – katodas

Diode – diodas

Battery – akumuliatorius

No current flows across junction – srovė per jungtį neteka

Hole – skylė

Electron – elektronas

Junction field – jungties laukas

P-Type material – P-tipo medžiaga

N-Type material – N-tipo medžiaga

Lead – laidas

Electrical symbol – elektros simbolis

Current flow – elektros srovė









Dažniausiai pritaikoma jų savybė - praleisti elektros srovę tik viena kryptimi (diodo tiesiogine kryptimi), tuo pačiu blokuodamas srovę, tekančią priešinga kryptimi (atvirkščia kryptimi). Taigi, į diodą dar būtų galima žiūrėti kaip į atbulinį vožtuvą. Šis vienakryptis veikimas vadinamas lyginimu ir yra naudojamas kintamajai srovei versti į tiesioginę srovę, įskaitant moduliavimo išgavimą iš radijo signalų radijo imtuvuose - šie diodai lygintuvų tipai.

Tačiau diodų veikimas nėra toks paprastas, apsiribojantis vien paprastu „įjungti-išjungti“ veiksmu. Puslaidininkiniai diodai nepradeda leisti srovės iki tam tikros slenkstinės įtampos, esančios tiesioginėje kryptyje (būsenoje, dar vadinamoje tiesioginiu priešįtampiu). Įtampos sumažėjimas per visą tiesioginio priešįtampio diodą tekant srovei  svyruoja labai nežymiai ir priklauso nuo temperatūros; šis poveikis gali būti naudojamas kaip temperatūros daviklis ar atskaitinė įtampa.

Puslaidininkis diodas, labiausiai paplitęs tipas šiandien, yra puslaidininkinės medžiagos kristalinė dalelė su pn sandūra, prijungtos prie dviejų elektros terminalų. Vakuuminis vamzdinis diodas, dabar naudojamas retai, išskyrus kai kuriose didelės galios technologijose ir pačių entuziastų, yra vakuuminis vamzdelis su dvejais elektrodais, plokšte (anodu) ir katodu.



Diode - diodas

Zener diode – stabilitronas

Schottky diode – šotkio diodas

Tunnel diode – tunelinis diodas

Light-emitting diode – šviesos diodas

Photodiode – fotodiodas

                                                                                                                               Varicap – varikapas

                                                                                                                               Silicon controlled rectifier – valdomasis silicio lygintuvas





Puslaidininkinių diodų netiesinės elektros srovės įtampos charakteristika gali būti pritaikyta pakeičiant puslaidininkines medžiagas ir jose naudojant priemaišas. Šios medžiagos naudojamos  specialios paskirties dioduose, kurie atlieka daug įvairių funkcijų. Pavyzdžiui, diodai yra naudojami reguliuoti įtampai (Stabilitronas), apsaugoti grandines nuo aukštos įtampos svyravimų (griūtiniai diodai), elektroniniu būdu suderinti radijo ir televizorių imtuvus (varaktoriaus diodai), kelti radijo dažnių vibracijas (tuneliniai diodai, Gano diodai, griūtinio lėkio (IMPATT) diodai) ir gaminti šviesai (šviesos diodai). Tuneliniai diodai pasižymi neigiama varža, todėl jie itin naudingi kai kurių tipų grandinėse.

Diodai buvo pirmieji puslaidininkiniai elektroniniai prietaisai.
