Как работи системата

Оригиналният онлайн VISIR уъркбенч предлага следните клиентски мултимедийни модули:


  •  Виртуален модел за свързване на схеми   ·
  • Функционален генератор, HP 33120A
  • Осцилоскоп, Agilent 54622A
  • Тройно захранващо устройство с прав ток Е3631А
  • Дигитален мултиметър, Fluke 23

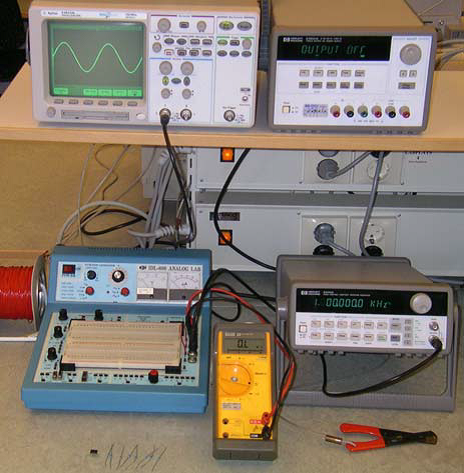

Фигура 1 показва среда за интерактивно тестване в една традиционна лаборатория по електроника. Повечето инструменти в такава лаборатория имат опция за дистанционно управление.



За да се отвори даден уъркбенч за дистанционен достъп се изисква свързващ схемата манипулатор с дистанционно управление. Релейната превключваща матрица може да служи за такова устройство- в нея релетата са подредени в три-измерен вид заедно с конекторите на инструментите и гнездата на компонентите.

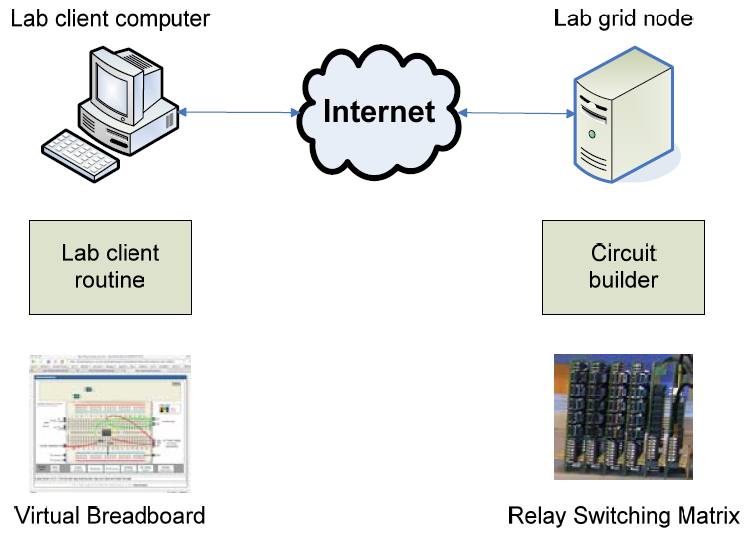

Малките компоненти в левия долен ъгъл на Фигура 1 са комплект компоненти, предоставени от инструктора. Те са монтирани в гнездата за компоненти на матрицата. Виртуалните предни панели, изобразяващи предните панели на инструментите на десктопа и виртуалният модел, който се визуализира на екрана на компютъра могат да създадат представа на учениците, че работят в една реална лаборатория. Отворен по този начин уърквенч може да бъде, например един възел в лаборатория грид, където  комбинацията от виртуалният модел и релейната превключваща матрица се предоставят като услуга за свързване на схема, Фигура 2. Инструментите, свързани към матрицата са пропуснати.

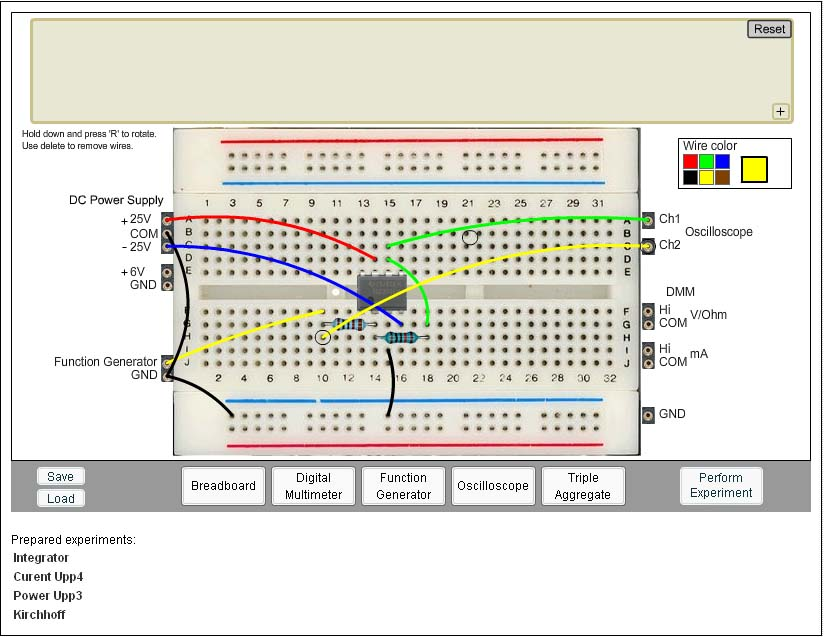

Виртуалният модел е показан на Фигура 3. Комплектът от виртуални компоненти, осигурени за дадена лабораторна сесия, е представен в една кутия за компоненти в съседство с лабораторния модел. Клиентът на лабораторията рутинно преобразува виртуалните вериги, които експериментаторът свързва на виртуалния модел , използвайки мишката в мрежов списък, подобен на PSPICE мрежови списъци. Във  възела на грида, виртуалният инструктор сравнява всеки мрежов списък с броя на т.нар. контролни списъци, дефиниращи прави вериги, позволени за свързване и максималните захранващи напрежения от източниците. Ако списъкът премине този контрол, той преминава в „Създателят на Верига”. Тази програма преобразува списъка насочен към релетата, които трябва да се използват за формиране на желаната верига.
