Ezt követően töltse le a Moodle-ból a cod1, cod_gray, cod_xs3 és cod_gray_xs3 fájlokat a mellékelt tábla kitöltéséhez. A táblázatban meg kell adnia, hogy az egyes számok milyen bináris kombinációt jeleznek. Az első a BCD (ezzel kezdődik a sor).

Tanuló feladata: Töltse ki az alábbi táblázatot 0-9 között.

BCD	0000	0001	0010						1000	1001
XS3	0011									1100
Gray
Gray XS3
Output the signals to drive a seven-segment display

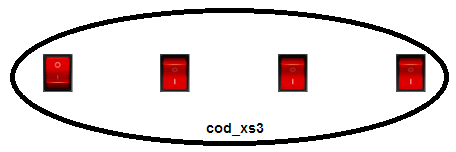

1. Az XS3 tábla eléréséhez lépjen az ud-pld-re és letölteni a Moodle-ban elérhető cod_xs3 fájlt.

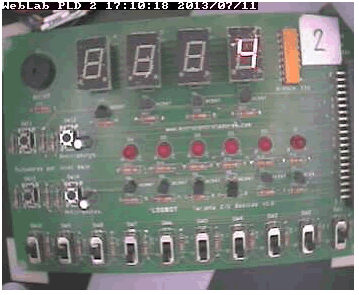

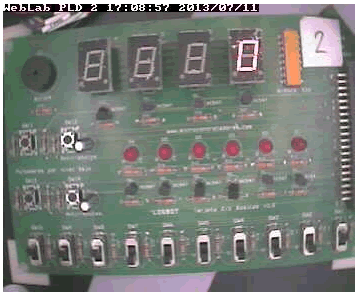

2. Most a fordítottja következik: tesztelje, hogy melyik kombinációval kapunk 0 és jegyezze meg. Tegyen ugyanígy a többi számmal is. Beírhat kombinációkat is, és megtudhatja, hogy mi látható. A mellékelt ábrán látható 0 (0011) és a 4 (0111) érték.





1. Hogyan kapja meg a többi számot XS3-ban?

2. Tegye ugyanezt a Moodle-ból elérhető megmaradt fájlokkal: cod_gray és cod_gray_xs3.

KÉRDÉSEK:

(1) Mi a különleges a BCD-XS3-ban? Hogyan juthat hozzá?

(2) Tipp a BCD-XS3-hoz: Figyelje meg a kettéosztott táblát, azaz a 0-4 és az 5-9 közötti részt, majd hasonlítsa össze őket: tudja, hogy mit jelent a 9 komplemense?

(3) Mi a különleges a BCD-Gray kódban?

(4) Tipp a BCD-Gray-hez: Figyelje meg a különbséget egy szám és az utána következő szám között, így például 0 és 1, aztán 1 és 2 között.

(5) Mi a különleges a BCD-Gray-XS3-ban?

(6) Tipp a BCD-Gray-XS3-hoz: Figyelje meg a korábbi válaszokat, és döntse el, hogy mindkét funkció keverve van-e.
